VM1000B系列變頻器在大型沖床上的應用
發布時間:2024-04-22 14:33:43來源:
一、行業概述
沖床,即沖壓式壓力機,設計原理是將圓周運動轉換為直線運動,由主電機出力,帶動飛輪,經離合器帶動齒輪、曲軸(或偏心齒輪)、連桿等運轉,來達成滑塊的直線運動。沖床是一種廣泛應用于電子、通訊、電腦、家用電器、家具、交通工具、(汽車、摩托車、自行車)五金零部件等沖壓及成型工藝的機械,具有高剛性、高精度、安全可靠、自動化程度高等特點。
二、工作原理
沖床對材料施以壓力,使其塑性變形,而得到所要求的形狀與精度,因此必須配合一組模具(分上模與下模),將材料置于其間,由機器施加壓力,使其變形,加工時施加于材料之力所造成之反作用力,由沖床機械本體所吸收。
使用沖床加工時,把模具的上模部分安裝在沖床的上滑塊,下模利用壓板固定在沖床的工作臺上,開啟電源后電機帶動飛輪,當離合器閉合時,曲軸轉動,連桿跟著曲軸的轉動帶動滑塊沿導軌作上下直線往復運動。當制動器制動時,離合器離開,曲軸停止轉動,滑塊也停止上下運動。把旋轉運動轉變?yōu)榛瑝K的往復運動,模具在沖床的一次行程中完成相應的沖壓工序。
三、控制要求

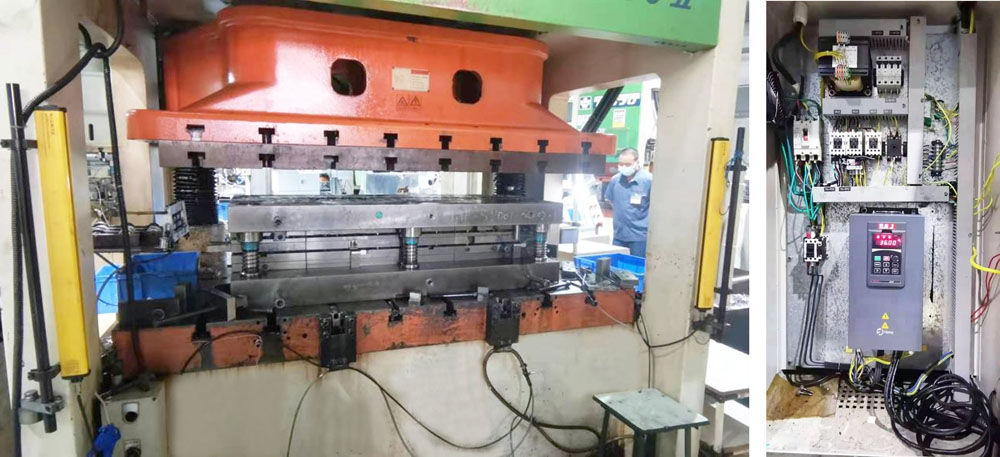

廣州市花都區某機械廠使用的大型沖床為適應不同材料的工藝特性,需要引入變頻器進行靈活調速,要求由控制臺上的三擋旋轉開關控制變頻器驅動沖床電機正反轉及停止,利用變頻器的頻率疊加功能,通過控制臺上的高、低速按鈕接到變頻器多功能數字輸入端子,進行多段速粗調,以及觸摸屏的模擬量輸出端子,接到變頻器模擬量輸入端子進行速度精調,滿足各類加工需求。
方案特點
1、VM1000B采用矢量控制模式,啟動轉矩和電流得到優化,可以實現平滑啟停,對機械設備沖擊更小。
2、變頻調速隨心所欲,精調時精度達到0.5Hz,能適應不同材料的物理特性進行加工,調試使用門檻更低,操作易于上手。
3、軟啟動功能和全面的過流、過壓等保護機制,大大提高系統安全系數,確保設備的使用壽命,系統出現問題時及時觸發報警停機功能,降低維護成本。
